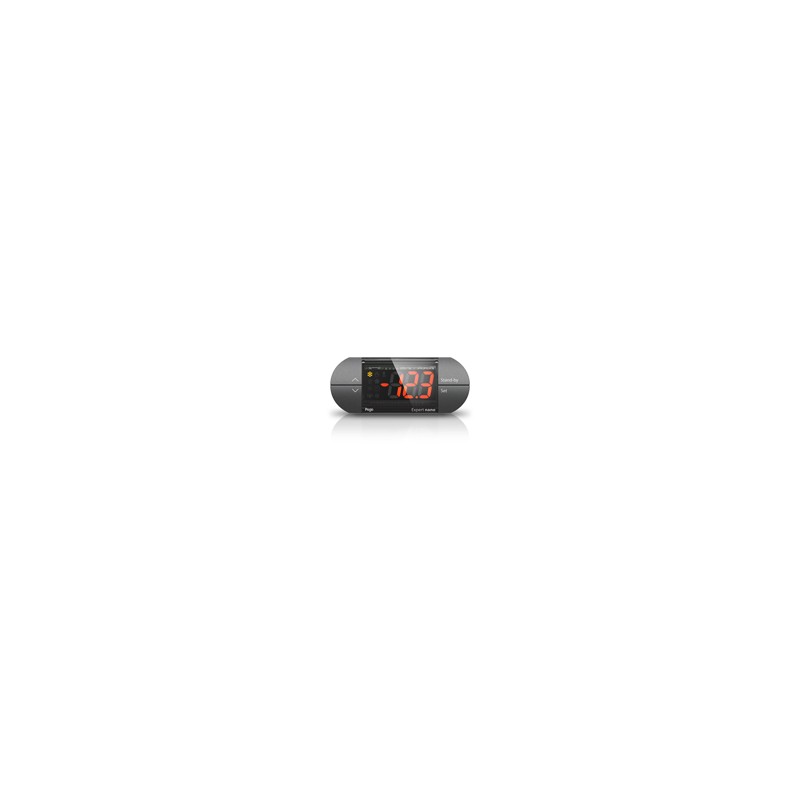

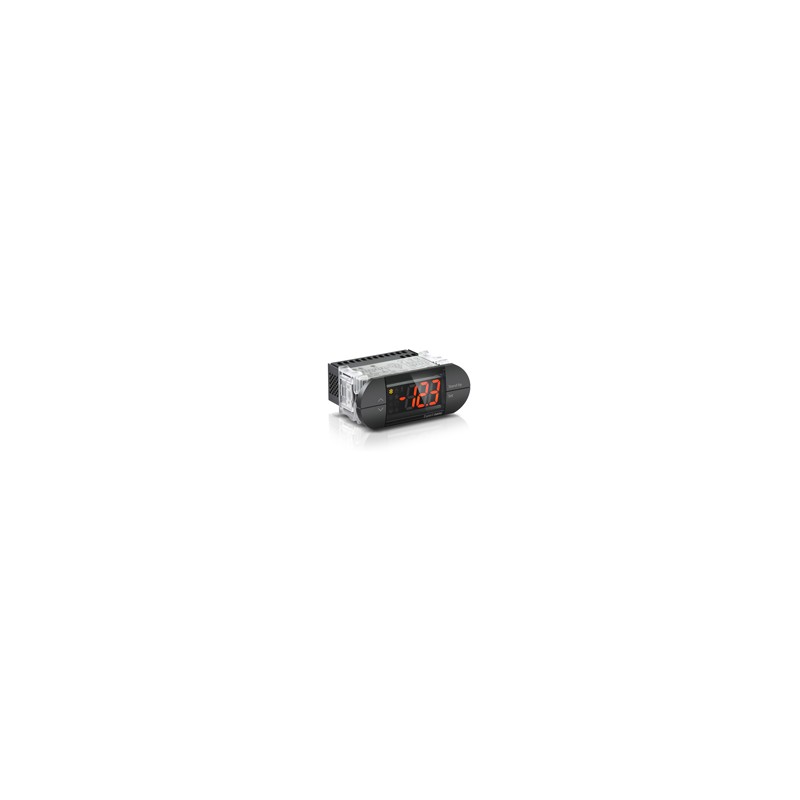

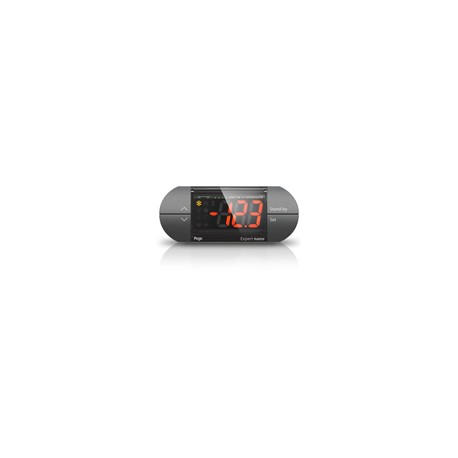

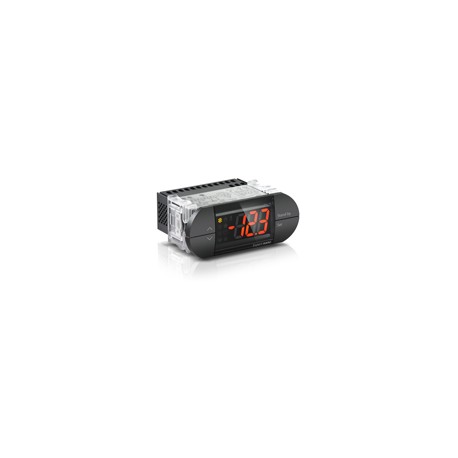

Termostato Expert Nano 3CF

Esso è dotato di due ingressi analogici per sonde di temperatura NTC o PTC, un ingresso digitale, tre relè per la gestione di compressore, ventole e sbrinamento (il relè di sbrinamento può essere configurato come comando luce) e buzzer. Il regolatore può essere configurato anche per applicazioni di chiamata caldo.
Disponibile versione per sbrinamenti in real time clock.

Applicazioni
• Gestione di celle frigorifere, banchi e vetrine refrigerate.

Caratteristiche principali
• Configurabile  per  applicazioni freddo o per applicazioni caldo.
• Sbrinamento configurabile a sosta, a resistenze o ad inversione di ciclo ed impostabile per frequenza e durata.  Il fine sbrinamento può avvenire a tempo o per temperatura.
• Sbrinamenti in real time clock (su alcuni modelli).
• Relè per la gestione di compressore, ventilatori dell’evaporatore e resistenze di sbrinamento (l’uscita di sbrinamento può essere configurata come uscita luce).
• START/STOP sbrinamento manuale da tasto.
• ON/OFF impianto da tasto.
• ON/OFF  luce cella con tasto o tramite micro porta ( se si configura l’uscita sbrinamento come luce cella).
• Visualizzazione/regolazione della temperatura con punto decimale.
• Buzzer interno per segnalazioni sonore.
• Superficie frontale piana per una facile pulizia, tasti di ampie dimensioni e personalizzabili in vari colori (su richiesta).
• Display ad alta luminosità con icone e cifre di proporzioni maggiorate.
• Filosofia di programmazione PEGO che garantisce uno start-up immediato.
• Protezione frontale IP65 . Duplice possibilità di fissaggio: clips / viti.
• Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
• Tensione di alimentazione, portata dei relè e tipo di morsetti in base al modello.
• Trasformatore esterno per modello 3CF11 (opzionale)

CARATTERISTICHE TECNICHE	EXPERT NANO 3CF01
Dimensioni	93x37x59 mm
Dima di foratura	71x29 mm (+0,2/-0,1 mm)
Montaggio	A fronte quadro mediante clip di fissaggio posteriori o mediante due viti sul frontale
Contenitore	Corpo plastico in PC +ABS UL94 V-0, Frontale trasparente in PC ,  Mostrina tasti in PC o PC +ABS
Tipo di isolamento	Classe II
Grado di protezione	IP 65 con montaggio a fronte quadro
Alimentazione	230VAC +10/-15% 50/60 Hz
Potenza assorbita	3 VA max
Temperatura di  lavoro	-5 ÷ +55°C  umidità <90% U.R. non condensante
Temperatura di  stoccaggio	-20 ÷ +70°C umidità <90% U.R. non condensante
Ambienti di lavoro non idonei	Ambienti con forti vibrazioni o urti; atmosfere aggressive, inquinanti o corrosive, esposizione all’irraggiamento solare diretto, con atmosfere esplosive o gas infiammabili.
Display	3 Digit con segno, punto decimale e led di stato
Risoluzione	0,1 °C
Precisione lettura sonde (elettronica)	±0,5 °C
Range di lettura	-45 ÷ 99 °C
Connessioni	Morsetti fissi a vite
Classe software	A / Mantenimento parametri su memoria non volatile (EEPROM)
INGRESSI
Analogici	2 ingressi per sonde NTC (10KΩ 1% a 25°C) o PTC (KTY83-121)
Digitali	1 ingresso (da contatto pulito)
USCITE
Relè compressore	(DO1) N.O. 16(6)A / 250VAC (HP2 A RICHIESTA)
Relè resistenze	(DO2) N.O. 8(3)A N.C. 6(3)A / 250VAC
Relè ventilatori	(DO3) N.O. 8(3)A / 250VAC
Buzzer	PRESENTE
Supervisione	TELENET / MODBUS-RTU
OPZIONI
Orologio	NO
INGOMBRI
SCHEMA DI CONNESSIONE
	(*) = Funzione configurabile
