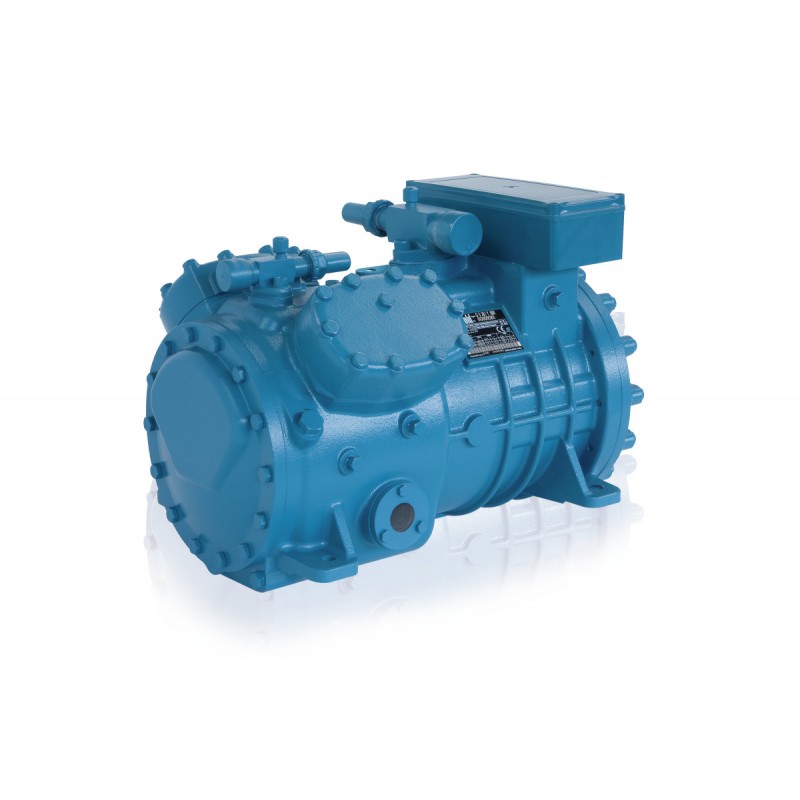

Compressore semiermetico Frascold Q 5 33E

Compressore Frascold Q533E

CSQ533E

Nuovo prodotto

Compressore semiermetico Frascold Q 5 33E

Standard
compressore 4 cilindri con incorporato motore elettrico avviamento diretto (DOL) e sonde-ptc collegate al sistema di protezione e diagnosi
•∆ = 50Hz/220-240V/3Ph (60Hz/265-290V/3Ph)
•Y = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)

Maggiori dettagli

€ 1.230,53 tasse escl.




Standard
compressore 4 cilindri con incorporato motore elettrico avviamento diretto (DOL) e sonde-ptc collegate al sistema di protezione e diagnosi
•∆ = 50Hz/220-240V/3Ph (60Hz/265-290V/3Ph)
•Y = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)
- modulo elettronico Diagnose per il monitoraggio e la protezione, diagnostica, comunicazione.
- rubinetti di aspirazione e compressione
- scatola connessione elettriche IP56
- carica olio POE32
- 2 indicatori livello olio per controllo visivo o collegamento a dispositivi/regolatori automatici meccanici ed elettrici
- supporti in gomma
- carica di protezione (gas inerte 1bar)
- imballo adeguato per il trasporto, movimentazione, stoccaggio

Opzione
- motori elettrici per le diverse tensioni di alimentazione
- resistenza di riscaldamento olio
- sensore per il controllo della temperatura di scarico
- motoventilatore per il raffreddamento supplementare
- testata con sistema per la partenza a vuoto
- testata con sistema per controllo della capacità
- testata con sistema RSH per controllo della capacità
- regolatore elettronico di livello olio
- kit flangia+rubinetto per collegamento complanare

SI IP
Cilindri  4  4
Spostamento volumetrico @ 50 Hz  32.66  m3/h [50Hz] 1,153.55  CFH [50Hz]
Spostamento volumetrico @ 60 Hz  39.192  m3/h [60Hz] 1,384.26  CFH [60Hz]
Versione motore  [1]  3  3
Potenza nominale motore (HP)  5  5
Potenza nominale motore (kW)  3.7  3.7
Tensione motore a 50 Hz  [2]  220-240V - 380-420V/3/50Hz DOL  V/ph/Hz 220-240V - 380-420V/3/50Hz DOL  V/ph/Hz
Tensione motore a 60 Hz  [2]  265-290V - 440-480V/3/60Hz DOL  V/ph/Hz 265-290V - 440-480V/3/60Hz DOL  V/ph/Hz
Ponticelli per avviamento diretto DOL  Compresi  Compresi
Gradini parzializzazione CC+RSH  100%-75%-50%-25%  100%-75%-50%-25%
MRA, massima corrente di funzionamento a 230V/50Hz e 280V/60Hz  16.2  A 16.2  A
MRA, massima corrente di funzionamento a 400V/50Hz e 460V/60Hz  9.3  A 9.3  A
LRA, massima corrente di avviamento a 230V/50Hz e 280V/60Hz - motore DOL  95.1  A 95.1  A
LRA, massima corrente di avviamento a 400V/50Hz e 460V/60Hz - motore DOL - motore PWS collegato DOL  54.7  A 54.7  A
Potenza assorbita massima  5.6  kW [@ 50Hz] 5.6  kW [@ 50Hz]
Frequenza ammissibile minima  25  Hz 25  Hz
Frequenza ammissibile massima  [3]  87  Hz 87  Hz
Dispositivo di protezione  INT69® Diagnose  INT69® Diagnose
Classe di protezione  IP56  IP56
Pressioni Massime HP (alta)  30  bar 435.0  psi
Pressioni Massime LP (bassa)  20.5  bar 297.3  psi
Tipo olio  [4]  POE32  POE32
Carica olio a 3/4 spia  1.6  l 54.10  fl oz
Lubrificazione  Centrifuga  Centrifuga
Rubinetto aspirazione SV  1 ⅜  inch 1 ⅜  inch
Rubinetto mandata DV  1 ⅛  inch 1 ⅛  inch
Peso Netto  79  kg 174.16  lb
Lunghezza massima  449  mm 17.69  inch
Larghezza massima  286  mm 11.27  inch
Altezza massima  328  mm 12.92  inch
Supporto in gomma (diametro)  [2]  40  mm 1.58  inch
Supporto in gomma (altezza)  40  mm 1.58  inch
Supporto in gomma (durezza)  45  sh 45  sh
Materiale corpo compressore  Ghisa  Ghisa

Note:

[1] Versione motore: 1, alta e media temperatura, tutti i refrigeranti; 2, bassa e media temperatura, tutti i refrigeranti;

3 ECOinside, bassa temperatura, solo R134a e R1234ze
[2] Altri disponibili a richiesta
[3] La massima frequenza dipende dal punto di lavoro: vedi FSS3 (programma di selezione Frascold)
[4] Altri tipi di olio disponibili a richiesta
Hp 5
Temperatura BT
Kw 3,7
