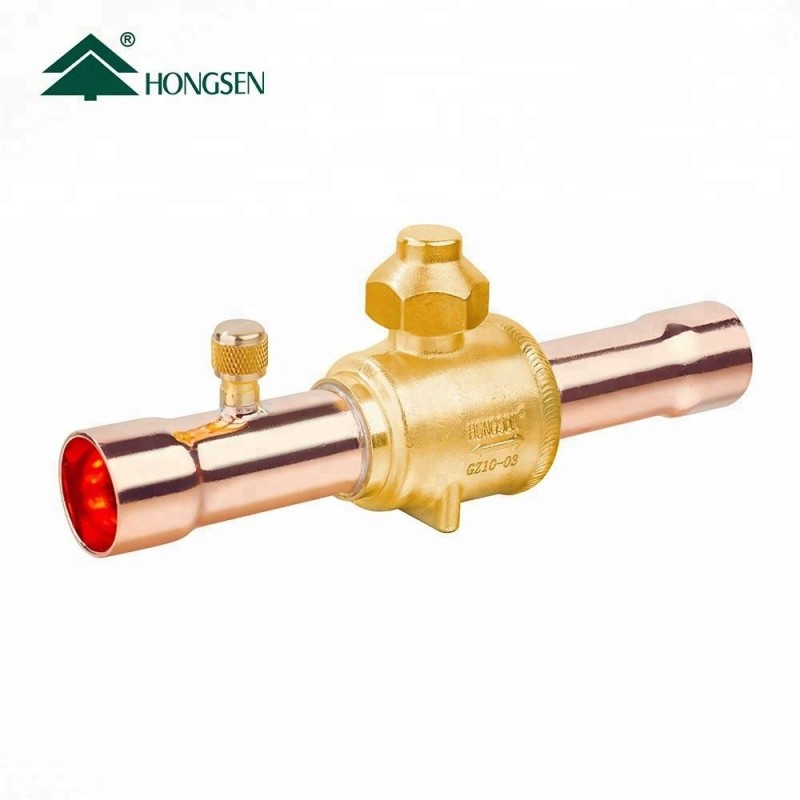

Valvola a Sfera HBC-12SV Ø12 mm 1/2 ODF a Saldare Small Valve Body con Porta di Carica 1/4 SAE

Valvola a Sfera HBC-12SV Ø12 mm 1/2 ODF a Saldare Small Valve Body con Porta di Carica 1/4 SAE

Name: Valvola a Sfera HBC-12SV Ø12 mm 1/2 ODF a Saldare Small Valve Body con Porta di Carica 1/4 SAE
Brand: HONGSENG
SKU: HBC-12SV
Price: 12.6 EUR
Availability: InStock

Riferimento: HBC-12SV

12,60 €

Valvola a sfera professionale HBC-12SV Small Valve Body con porta di carica/ispezione integrata, progettata per intercettazione del refrigerante su linea liquido, aspirazione o gas caldo. Connessione 1/2 ODF a saldare Ø12 mm, porta di servizio 1/4 SAE, rotazione rapida 1/4 di giro, ideale per impianti HVAC e refrigerazione commerciale.

📩 info@coldmarket.it

📞 392 8848484 | 090 9146063

Quantità

Disponibile

Prodotto disponibile con diverse opzioni

Hai bisogno di supporto?

Pagamenti sicuri

Tutti i pagamenti online sono
sicuri e protetti al 100%

Assistenza clienti

Servizio di assistenza e consulenza
gratuito al +39 09 09146063

Spedizioni rapide

Spediamo in tutta italia entro 2
giorni lavorativi. Maggiori info

Descrizione
Dettagli del prodotto

La Valvola a Sfera HBC-12SV Ø12 mm 1/2 ODF a Saldare Small Valve Body con Porta di Carica 1/4 SAE è una valvola di intercettazione manuale progettata per applicazioni professionali nel settore della refrigerazione e climatizzazione.

Questa versione è caratterizzata da un corpo compatto Small Valve Body, ideale quando lo spazio di installazione è ridotto e serve una valvola robusta ma di dimensioni contenute.

La valvola è dotata inoltre di una porta di carica/ispezione 1/4 SAE, utile per operazioni di controllo, carica refrigerante o interventi tecnici durante la manutenzione dell’impianto.

Grazie alla struttura a passaggio diretto, garantisce:

nessuna significativa perdita di carico nel flusso
apertura e chiusura rapida con rotazione di 1/4 di giro
eccellente tenuta e affidabilità nel tempo
compatibilità con refrigeranti HFC e HCFC

Il corpo valvola è realizzato in ottone ad alta resistenza, con guarnizioni PTFE modificate e design rinforzato per applicazioni ad alta pressione.

CARATTERISTICHE PRINCIPALI

Valvola a sfera manuale per intercettazione refrigerante
Modello HBC-12SV versione Small Valve Body
Connessione ODF a saldare 1/2” Ø12 mm
Porta di carica/ispezione integrata 1/4 SAE
Passaggio diretto ad alta portata
Apertura/chiusura rapida con 1/4 di giro
Flusso bidirezionale
Guarnizioni PTFE per massima tenuta
Struttura rinforzata e saldata ad arco Argon
Installabile anche su pannello di controllo

Tipologia	Valvola a sfera per refrigerazione Small Valve Body con porta di carica
Modello	HBC-12SV
Versione	Small Valve Body (corpo compatto)
Connessione principale	1/2" ODF a saldare
Diametro tubo corrispondente	Ø 12 mm
Porta di carica/ispezione	1/4 SAE
Portata Kv	7 m³/h
Refrigeranti compatibili	HFC / HCFC
Campo temperatura	–40 °C / +120 °C
Pressione massima di esercizio	4.5 MPa
Pressione massima di compressione	6.5 MPa
Perdita annua refrigerante	≤ 2 g R22/anno
Materiale corpo	Ottone
Comando	Manuale (rotazione 1/4 di giro)
Peso netto	n.d.
Peso lordo	n.d.

VALVOLA A SFERA
Codice (Danfoss)	Modello (Danfoss)	Modello (Hongsen)	Descrizione
009L7020	GBC 6s	HBC-6S	Valvola a sfera (piccola), 1/4 ODF
009L7021	GBC 10s	HBC-10S	Valvola a sfera (piccola), 3/8 ODF
009L7022	GBC 12s	HBC-12S	Valvola a sfera (piccola), 1/2 ODF
009L7023	GBC 16s	HBC-16	Valvola a sfera, 5/8 ODF
009L7024	GBC 19s	HBC-19	Valvola a sfera, 3/4 ODF
009L7025	GBC 22s	HBC-22	Valvola a sfera, 7/8 ODF
009L7026	GBC 28s	HBC-28	Valvola a sfera, 1-1/8 ODF
009L7027	GBC 35s	HBC-35	Valvola a sfera, 1-3/8 ODF
009L7028	GBC 42s	HBC-42	Valvola a sfera, 1-5/8 ODF
009L7029	GBC 54s	HBC-54	Valvola a sfera, 2-1/8 ODF
009L7036	GBC 67s RP	HBC-67	Valvola a sfera, 2-5/8 ODF
009L7037	GBC 79s RP	HBC-79	Valvola a sfera, 3-1/8 ODF
009L7038	GBC 105s	HBC-105	Valvola a sfera tipo HBC, 4-1/8 ODF
VERSIONE CON ACCESSO (ATTACCO DI SERVIZIO)
009L7050	GBC 6s	HBC-6SV	Valvola a sfera (piccola), 1/4 ODF, con accesso
009L7051	GBC 10s	HBC-10SV	Valvola a sfera (piccola), 3/8 ODF, con accesso
009L7052	GBC 12s	HBC-12SV	Valvola a sfera (piccola), 1/2 ODF, con accesso
009L7053	GBC 16s	HBC-16V	Valvola a sfera, 5/8 ODF, con accesso
009L7054	GBC 19s	HBC-19V	Valvola a sfera, 3/4 ODF, con accesso
009L7055	GBC 22s	HBC-22V	Valvola a sfera, 7/8 ODF, con accesso
009L7056	GBC 28s	HBC-28V	Valvola a sfera, 1-1/8 ODF, con accesso
009L7057	GBC 35s	HBC-35V	Valvola a sfera, 1-3/8 ODF, con accesso
009L7058	GBC 42s	HBC-42V	Valvola a sfera, 1-5/8 ODF, con accesso
009L7059	GBC 54s	HBC-54V	Valvola a sfera, 2-1/8 ODF, con accesso

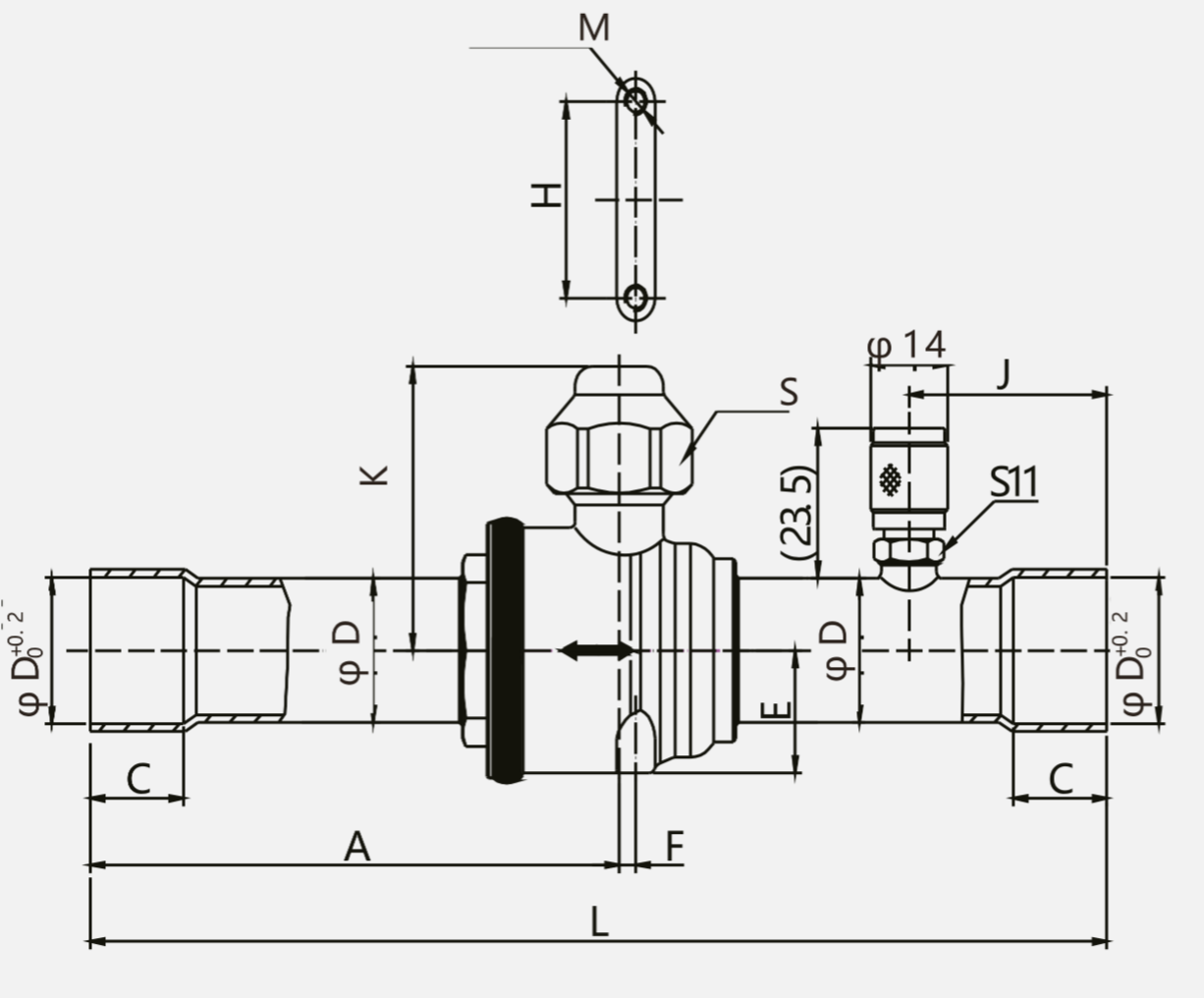

Modello	A	C	D	d	E	F	K	M	J	H	L
HBC-6S	57	6	6.5	10	14	0	32.5	M4	20	44	110
HBC-10S	65	8	10.1	10	14	0	32.5	M4	26	44	126
HBC-12S	67	10	12.8	12	14	0	32.5	M4	26	44	130
HBC-10	73	9	10.1	16	14.5	2	38	M4	30	50	138
HBC-12	83	10	12.8	16	14.5	2	38	M4	30	50	159
HBC-16	83	12	16.1	16	14.5	2	38	M4	30	50	159
HBC-19	97	14	19.1	19	16.5	3	42	M4	36	58	185
HBC-22	96	17	22.3	22	19	3	43	M4	36	58	185
HBC-28	108	20	28.7	28	24	4	52.5	M4	44	66	208
HBC-35	130	25	35.2	35	30	5	64	M6	44	80	251
HBC-42	145	29	41.5	41.3	35	6	74	M6	56	87	281
HBC-54	157	35	54.2	54	45.5	9	83.5	M6	56	106	305
HBC-67	157	37	67	54	45.5	9	83.5	M6	63	106	305
HBC-79	157	40	79.6	54	45.5	9	83.5	M6	63	106	305
HBC-67A	171	37	67	66.8	54	16	94	M6	72	117	343
HBC-79A	207	37	79.6	79.4	64	16	104	M6	80	117	413

APPLICAZIONI TIPICHE

Celle frigorifere commerciali
Chiller industriali
Impianti di condizionamento HVAC
Refrigerazione commerciale e industriale
Catena del freddo (cold chain)
Sistemi a pompa di calore

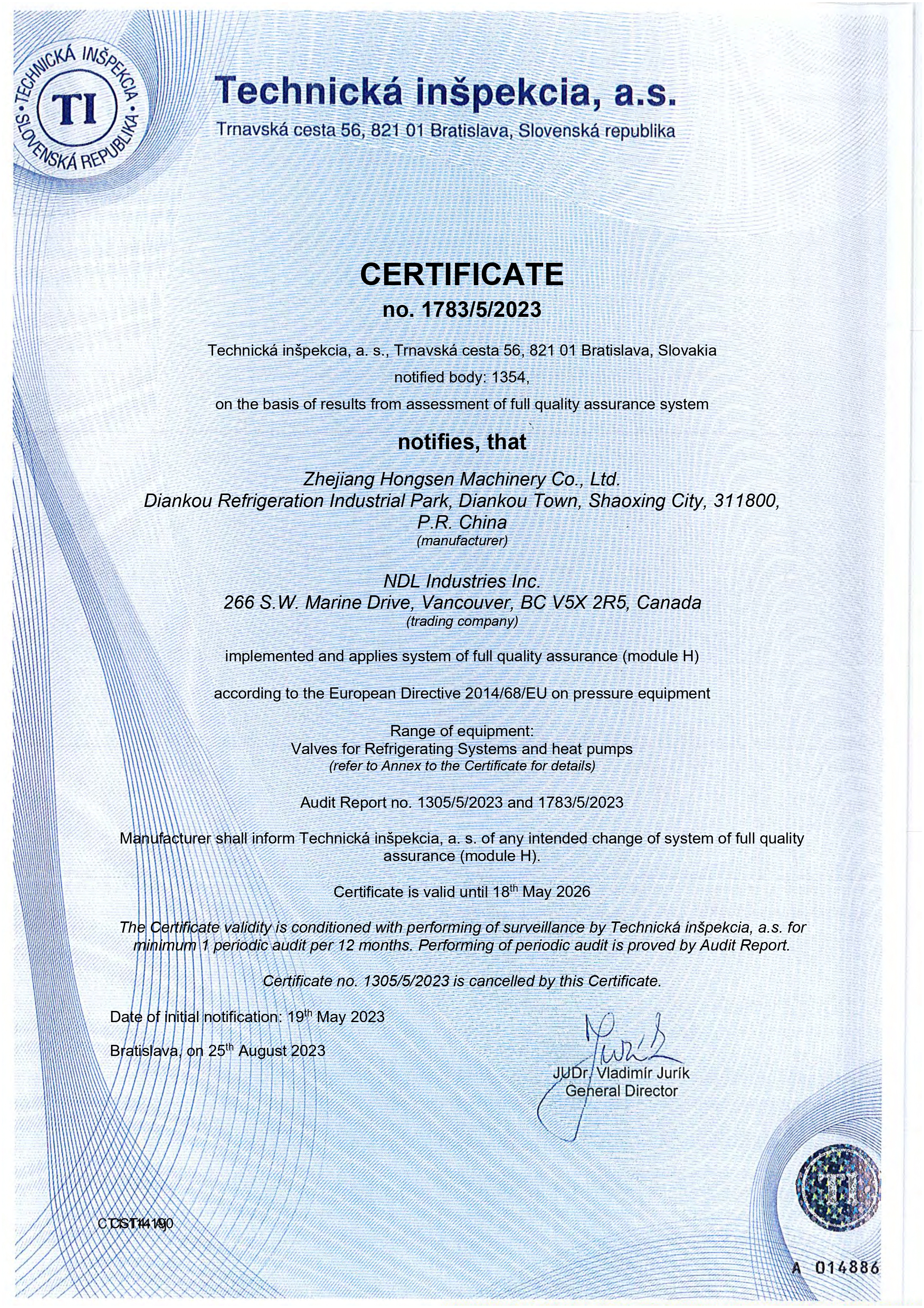

CONFORMITÀ NORMATIVA (PED)

Il prodotto è conforme ai requisiti della Direttiva Europea 2014/68/EU (Pressure Equipment Directive – PED) per apparecchiature in pressione, garantendo sicurezza e idoneità per impianti HVAC/R professionali.
