Compressore Frascold A16Y

CSA16Y

Nuovo prodotto

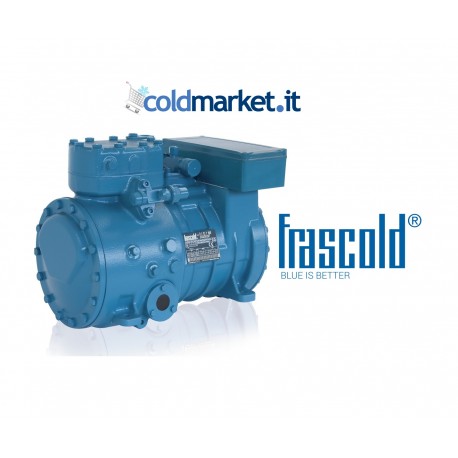

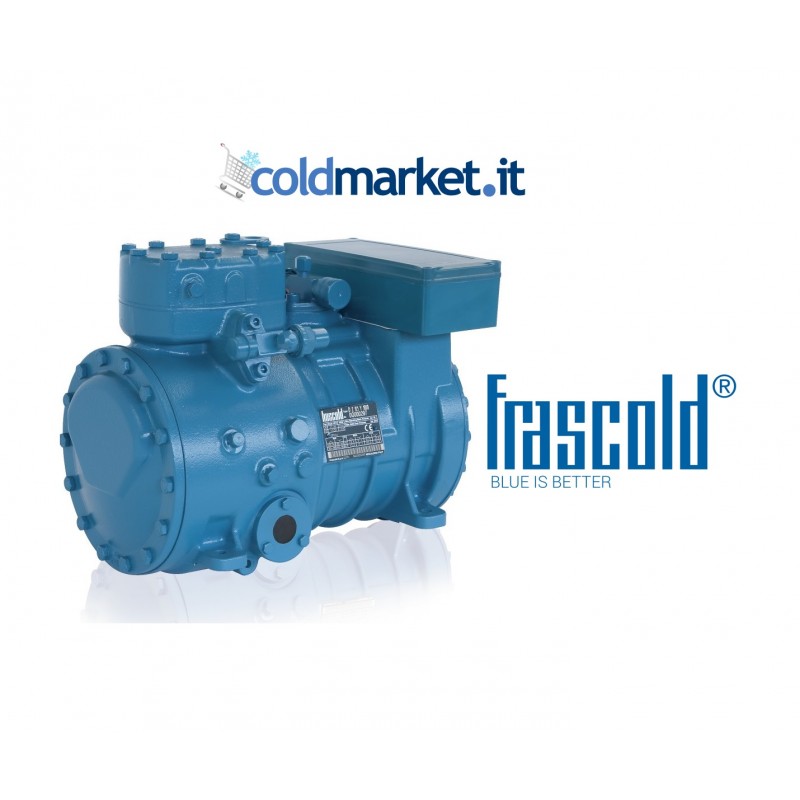

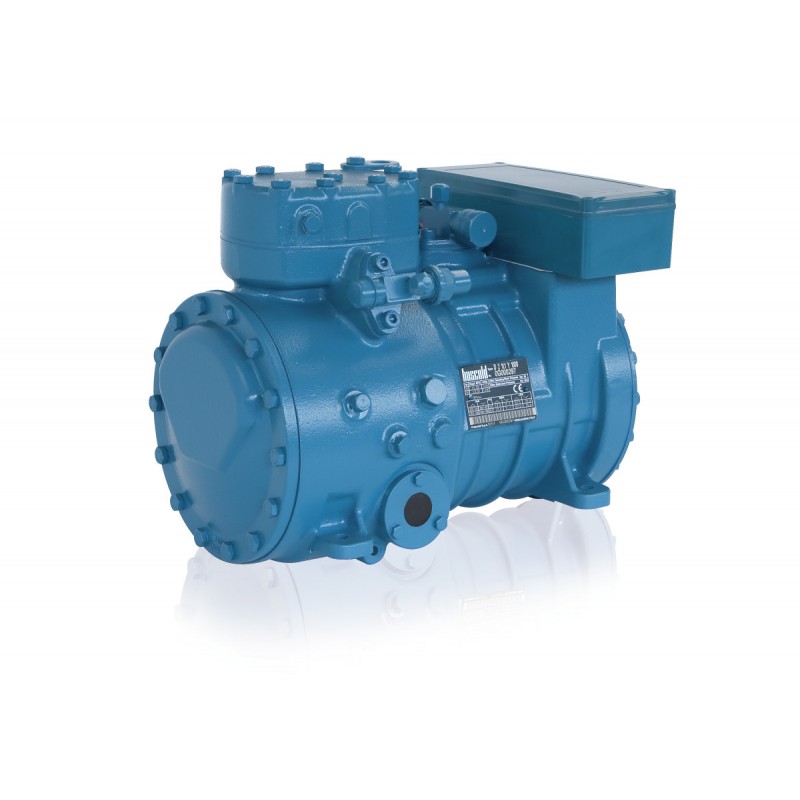

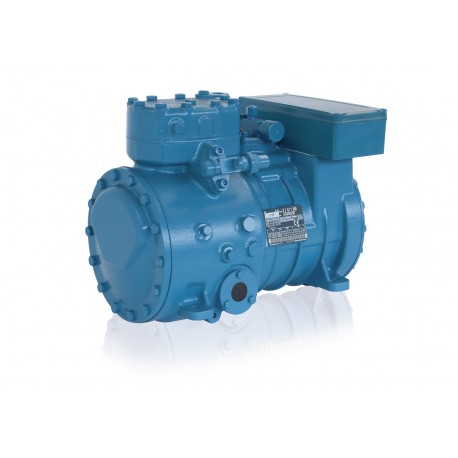

Compressore semiermetico Frascold A 1 6Y

Standard
compressore 2 cilindri con incorporato motore elettrico avviamento diretto (DOL) e sonde-ptc collegate al sistema di protezione
•∆ = 50Hz/220-240V/3Ph (60Hz/265-290V/3Ph)
•Y = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)

Maggiori dettagli

€ 600,00 tasse escl.




Standard
compressore 2 cilindri con incorporato motore elettrico avviamento diretto (DOL) e sonde-ptc collegate al sistema di protezione
•∆ = 50Hz/220-240V/3Ph (60Hz/265-290V/3Ph)
•Y = 50Hz/380-420V/3Ph (60Hz/440-480V/3Ph)
- modulo elettronico per il monitoraggio e protezione del motore elettrico
- rubinetti di aspirazione e compressione
- scatola connessione elettriche IP56
- carica olio POE32
- indicatore livello olio per controllo visivo o collegamento a dispositivi/regolatori automatici meccanici ed elettrici
- supporti in gomma
- carica di protezione (gas inerte 1bar)
- imballo adeguato per il trasporto, movimentazione, stoccaggio

Opzione
- motori elettrici per le diverse tensioni di alimentazione
- resistenza di riscaldamento olio
- motoventilatore per il raffreddamento supplementare
- regolatore elettronico di livello olio
- kit flangia+rubinetto per collegamento complanare

SI IP
Cilindri
Spostamento volumetrico @ 50 Hz  5.47  m3/h [50Hz] 193.20  CFH [50Hz]
Spostamento volumetrico @ 60 Hz  6.564  m3/h [60Hz] 231.84  CFH [60Hz]
Versione motore  [1]
Potenza nominale motore (HP)
Potenza nominale motore (kW)  0.75  0.75
Tensione motore a 50 Hz  [2]  220-240V - 380-420V/3/50Hz DOL  V/ph/Hz 220-240V - 380-420V/3/50Hz DOL  V/ph/Hz
Tensione motore a 60 Hz  [2]  265-290V - 440-480V/3/60Hz DOL  V/ph/Hz 265-290V - 440-480V/3/60Hz DOL  V/ph/Hz
Ponticelli per avviamento diretto DOL  Compresi  Compresi
MRA, massima corrente di funzionamento a 230V/50Hz e 280V/60Hz  6.2  A 6.2  A
MRA, massima corrente di funzionamento a 400V/50Hz e 460V/60Hz  3.6  A 3.6  A
LRA, massima corrente di avviamento a 230V/50Hz e 280V/60Hz - motore DOL  23.6  A 23.6  A
LRA, massima corrente di avviamento a 400V/50Hz e 460V/60Hz - motore DOL - motore PWS collegato DOL  13.6  A 13.6  A
Potenza assorbita massima  2  kW [@ 50Hz] 2  kW [@ 50Hz]
Frequenza ammissibile minima  30  Hz 30  Hz
Frequenza ammissibile massima  [3]  87  Hz 87  Hz
Dispositivo di protezione  INT69®  INT69®
Classe di protezione  IP56  IP56
Pressioni Massime HP (alta)  30  bar 435.0  psi
Pressioni Massime LP (bassa)  20.5  bar 297.3  psi
Tipo olio  [4]  POE32  POE32
Carica olio a 3/4 spia  1  l 33.81  fl oz
Lubrificazione  Centrifuga  Centrifuga
Rubinetto aspirazione SV  ⅝  inch ⅝  inch
Rubinetto mandata DV  ½  inch ½  inch
Peso Netto  36  kg 79.37  lb
Lunghezza massima  317  mm 12.49  inch
Larghezza massima  237  mm 9.34  inch
Altezza massima  275  mm 10.84  inch
Supporto in gomma (diametro)  [2]  30  mm 1.18  inch
Supporto in gomma (altezza)  30  mm 1.18  inch
Supporto in gomma (durezza)  45  sh 45  sh
Potenza sonora (-10/45, R404A)  [5]  63.5  dB(A) 63.5  dB(A)
Pressione sonora @ 1m (-10/45, R404A)  [5]  55.5  dB(A) 55.5  dB(A)
Materiale corpo compressore  Ghisa  Ghisa

Note:

[1] Versione motore: 1, alta e media temperatura, tutti i refrigeranti; 2, bassa e media temperatura, tutti i refrigeranti; 3 ECOinside, bassa temperatura, solo R134a e R1234ze
[2] Altri disponibili a richiesta
[3] La massima frequenza dipende dal punto di lavoro: vedi FSS3 (programma di selezione Frascold)
[4] Altri tipi di olio disponibili a richiesta
[5] Pressione sonora in campo libero, modello semisferico, ad un metro di distanza, a 50Hz; potenze e pressioni in condizioni diverse sono disponibili su FSS2
Hp 1
Temperatura TN
Kw 0,75

a 1 6 y

compressore-frascold-a-16y

Scarica (1.31M)
